Цилиндровые замки


Цилиндровые замки, или как часто их еще называют "английские", получили свое название потому, что в основе их конструкции лежат цилиндровые механизмы секрета. Цилиндровые механизмы могут иметь форму цилиндра, круга, "капельки" и т.д. Сердцем таких механизмов является набор подпружиненных штифтов, шариков, пластин различного размера.

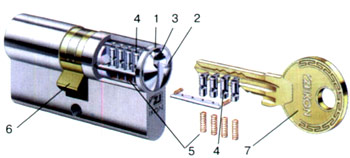

Конструкция цилиндра (IKON):
1 - корпус цилиндра;
2 - сердечник цилиндра;
3 - канал для ключа;
4 - штифт цилиндрового механизма;
5 - пружина штифта;
6 - кулачок цилиндрового механизма;
7 - ключ


Цилиндровые замки, чаще всего, плоские ключи, по краям которых, с одной, либо с двух сторон, имеются вырезы (зубы), либо точечные вмятины. Их число равно количеству стопорных штифтов в цилиндровом механизме, и чем больше количество штифтов, тем выше секретность замка. Не рекомендуется использовать замки с количеством штифтов менее пяти. В целях увеличения секретности, ведущие фирмы производят цилиндры, для которых разработаны двух-, трех- и четырехрядные ключи. Самая высокая секретность достигается в цилиндрах с ключами, имеющими боковую перфорацию.


Цилиндр фирмы CISA с перфорированным ключом

Наиболее уязвимым местом цилиндровых замков является сам цилиндр, механизм которого может быть просверлен, обломан или выбит. Для защиты от просверливания солидные производители устанавливают внутри цилиндра специальные, каленые штифты или шарики, препятствующие проникновению сверла, а сам цилиндр защищают каленой шайбой. Для защиты от обламывания или сбивания цилиндров, устанавливают предохранительную накладку или щиток из закаленной стали, при этом выступающая за накладку (щиток) часть цилиндра не должна составлять более 2 мм. Используют также цилиндры особой формы (парацентрический профиль) и специальные, стальные зажимы, увеличивающие сопротивляемость цилиндра его извлечению.

Как правило, цилиндровые замки имеют повышенную секретность, но невысокие охранные свойства.

Посторонний предмет, оказавшийся в замочной скважине цилиндра, практически невозможно удалить. Это влечет за собой последующую замену цилиндрового механизма.


Цилиндр с четырьмя рядами штифтов, с двухсторонней защитой от высверливания и вырывания, с блокировкой запирания (BKS).

Обычные цилиндровые замки не поддаются перекодировке, при утрате ключа необходимо менять цилиндр. Для устранения этого недостатка, на базе цилиндровых замков, была разработана система "мастер-ключ", о которой будет сказано ниже.

Известно, что эффективная безопасность предполагает строгий контроль за ключами. С одной стороны, сложное изготовление копий ключей причиняет неудобства пользователю, а с другой стороны, если заказать ключ не составляет труда, то это может сделать и преступник. Поэтому ведущие производители обычно предлагают несколько форм обслуживания клиентов. Например, фирма ASSA (Швеция) предлагает три вида работы с заготовками: абсолютный контроль (предварительно закодированную заготовку можно заказать только на заводе), патентованный контроль (дополнительные ключи можно заказать по специальной карте в представительствах), ограниченный контроль (запасные ключи может заказать владелец ключа, заготовки не патентуются и не защищаются). Аналогичные схемы обслуживания клиентов приняты и другими крупнейшими производителями замков.


Различные типы цилиндров:
А - односторонний (CISA);
Б - односторонний с ручкой (KFV);
В - двухсторонний (CEZ);
Г - двухсторонний с ручкой (CEZ);
Д - двухсторонний с регулируемым доводчиком (ABLOY);
Е - двухсторонний, дающий возможность открывать цилиндр даже при ключе, вставленном с другой стороны (IKON)


Все цилиндры можно разделить на следующие типы: односторонний, двухсторонний, а также односторонний с ручкой и двухсторонний с ручкой. Как правило, двухсторонние цилиндры невозможно открыть, если с другой стороны вставлен ключ. Однако в производственной программе ведущих производителей есть цилиндры, которые могут быть открыты даже при ключе, вставленном с другой стороны.

Как правило, длины цилиндров лежат в пределах от 30 до 60 мм, что дает возможность устанавливать их в дверные полотна разной ширины. При необходимости, цилиндры могут иметь разные длины, как меньшую, так и большую.

Существуют также цилиндровые замки, с так называемым крестообразным ключом. В этом случае ключ выполнен в виде стержня с нарезкой секретов в трех, либо четырех направлениях, что в сечении напоминает "крест". Сам механизм очень небольшой, не выступающий за корпус замка, штифты имеют малые размеры и расположены по кругу в разные стороны.

Чтобы цилиндровые замки прослужили долго необходимо соблюдать следующие рекомендации:

  • не прилагать усилий при установке цилиндра, при вставлении в него ключа и при повороте ключа;
  • не вставлять в цилиндр два ключа одновременно;
  • не вставлять в цилиндр поврежденные ключи и посторонние предметы;
  • не поворачивать ключ до тех пор, пока он не будет вставлен до упора;
  • два раза в год смазывать графитом (не использовать жидкие смазки).


  • www.stroyinform.com

    30-08-2006
